24W 12V GB系列POE交換機電源模塊
-
特性：
國際通用全范圍交流輸入； 可承受300vac浪涌輸入5秒； 工作溫度可高達70℃； 保護種類：短路/過負載/過電流； 自然風冷； 高效率，高壽命和高可靠度； 電源啟動LED指示燈； 100%滿載老化測試； 3年保固；
應用：
POE交換機電源； 大型路由器電源； 工業自動化機械； 工業控制系統； 機械和電氣設備； 電子儀器，設備和裝置； 家用電器；

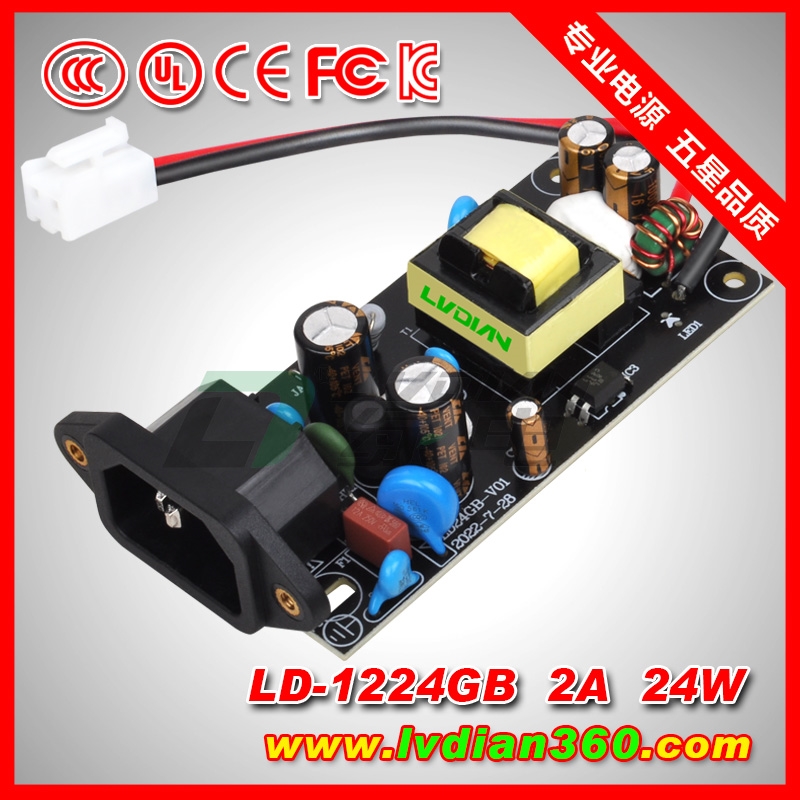

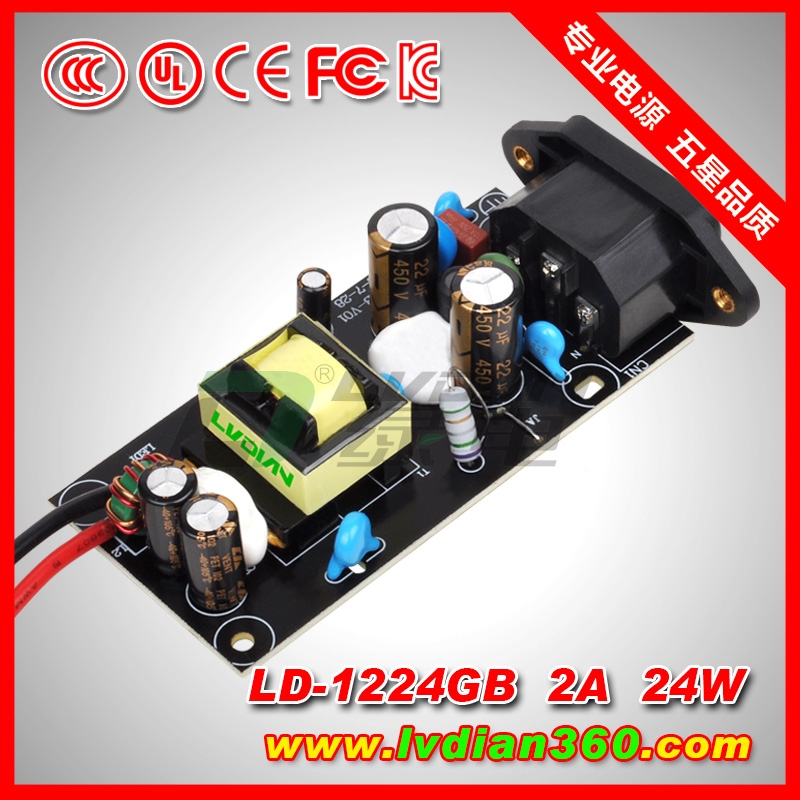

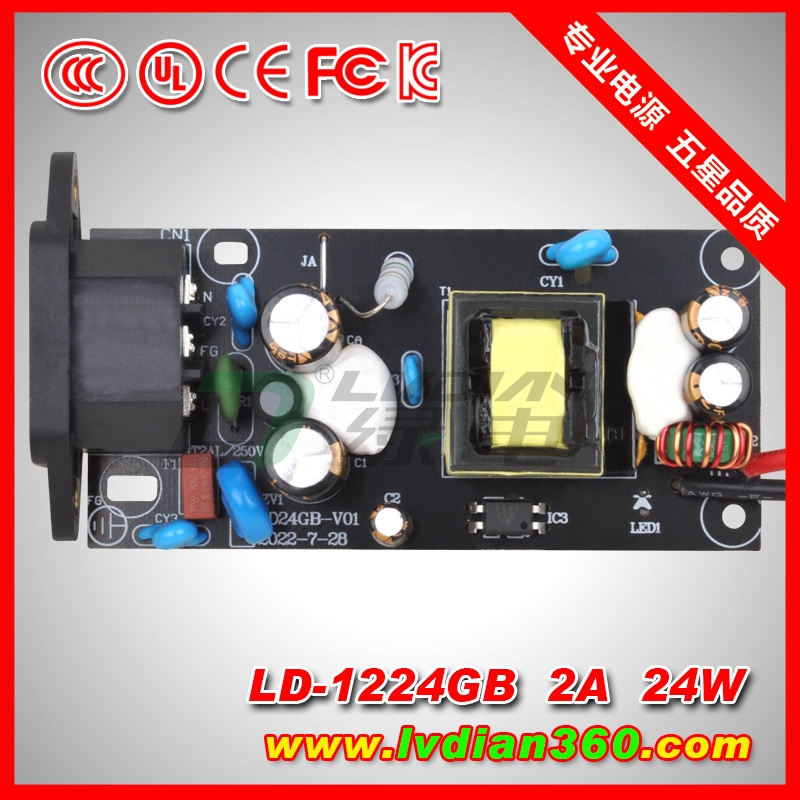

LD-1224GB描 述：
內置POE交換機電源GB系列是一個高可靠，單組輸出的綠色環保電源，該產品是適合輸入電壓110VAC-240VAC應用，整系列輸出電壓為12VDC，本電源防浪涌、過負載、過電流，短路等多重保護，可滿足各種消費類電子設備的需求。
內置POE交換機電源GB系列效率高達92%，符合3C、UL、CE、FCC、KC認證標準。 整系列采用全新優質元器件，能提供有效防護電擊的雙重絕緣保護。
技術參數（規格）：
|
型號MODEL |
LD-1224GB |
|
|
輸出 |
直流電壓 |
12V |
|
額定電流（自然冷卻） |
2A |
|
|
額定電流（20CFM風扇風冷） |
3A |
|
|
電流范圍（自然冷卻） |
0-2A |
|
|
電流范圍（20CFM風扇風冷） |
0-3A |
|
|
額定功率（自然冷卻） |
24W |
|
|
額定功率（20CFM風扇風冷） |
36W |
|
|
紋波與噪聲（最大） |
200mVp-p |
|
|
電壓精度 |
±5.0% |
|
|
線性調整率 |
±0.5% |
|
|
負載調整率 |
±1.0% |
|
|
啟動，上升時間 |
1500 ms,50ms/230VAC 3000 ms MS,50ms/115VAC (滿載時) |
|
|
保持時間（Typ） |
12ms /230VAC 10ms /115VAC(滿載時) |
|
|
輸入 |
電壓范圍 |
110-240V AC |
|
頻率范圍 |
47-63Hz |
|
|
效率 |
82% |
|
|
交流電流（Typ） |
0.6A/115VAC 0.3A/230VAC |
|
|
浪涌電流（最大） |
50A/230VAC |
|
|
漏電流（最大） |
0.25Ma/240VAC |
|
|
保護 |
過負載 |
額定輸出功率的105%-160% |
|
保護模式：打嗝模式、負載異常條件移除后可自動恢復 |
||
|
短路保護 |
保護模式：關斷輸出電壓，重啟恢復打嗝模式 |
|
|
環境 |
工作溫度 |
-30―+70℃ |
|
工作濕度 |
20―90% RH 無冷凝 |
|
|
存儲溫度、濕度 |
-40―±85℃，-10―±90℃ RH |
|
|
溫度系數 |
±0.03%/℃(0―40℃) |
|
|
耐振動 |
10-500Hz，2G 10分鐘/周期，X、Y、Z軸各60分鐘 |
|
|
其它NOTE |
MTBF |
≥709.7Khrs MIL-HDBK-217F(25℃) |
|
尺寸SIZE |
L93.4xW50.7xH25mm |
|
|
凈重weight |
68g±15g/PCS |
|
|
備注 |
1、如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃70%RH環境溫度下進行測試。 2、直流電壓測試方法：在50%負載條件下，在插座端子點量測。 3、紋波和噪聲測量方法：使用一條12”雙絞線同時終端要并聯0.1uf和47uf的電容在20MHZ帶寬下進行量測。 4、精度：包含設定誤差、線性調整率和負載調整率。 5、線性調整率測量方法：在額定負載下，從低電壓到高電壓測試。 6、啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。 7、低輸入電壓情況下需減額輸出。 8、電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 |
|

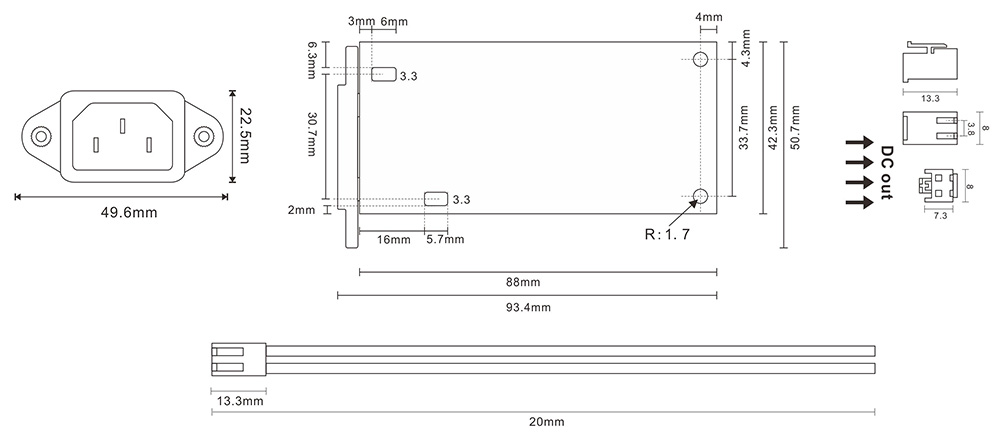

機構尺寸：
