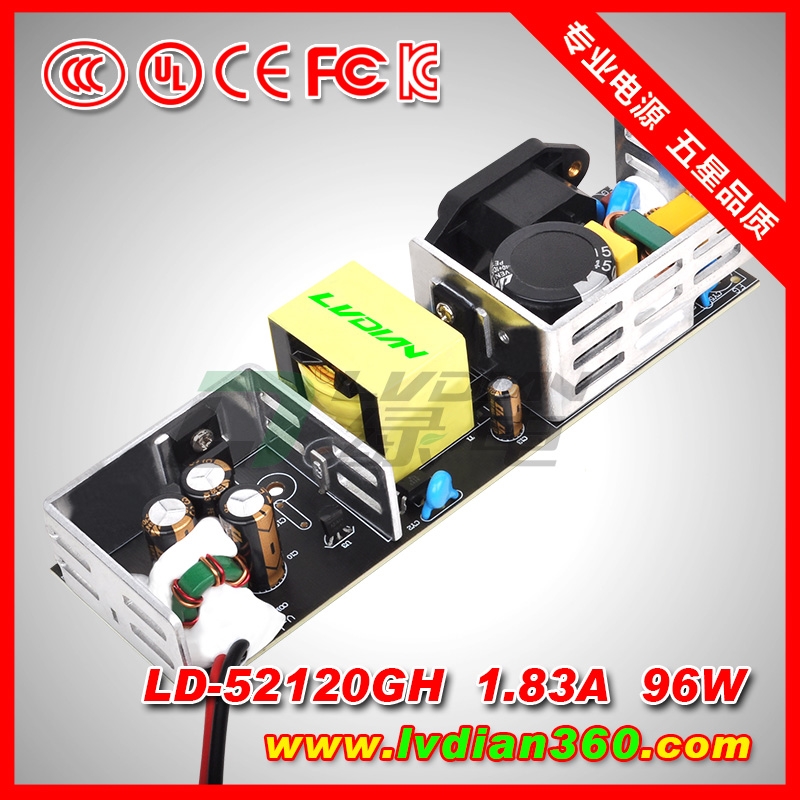

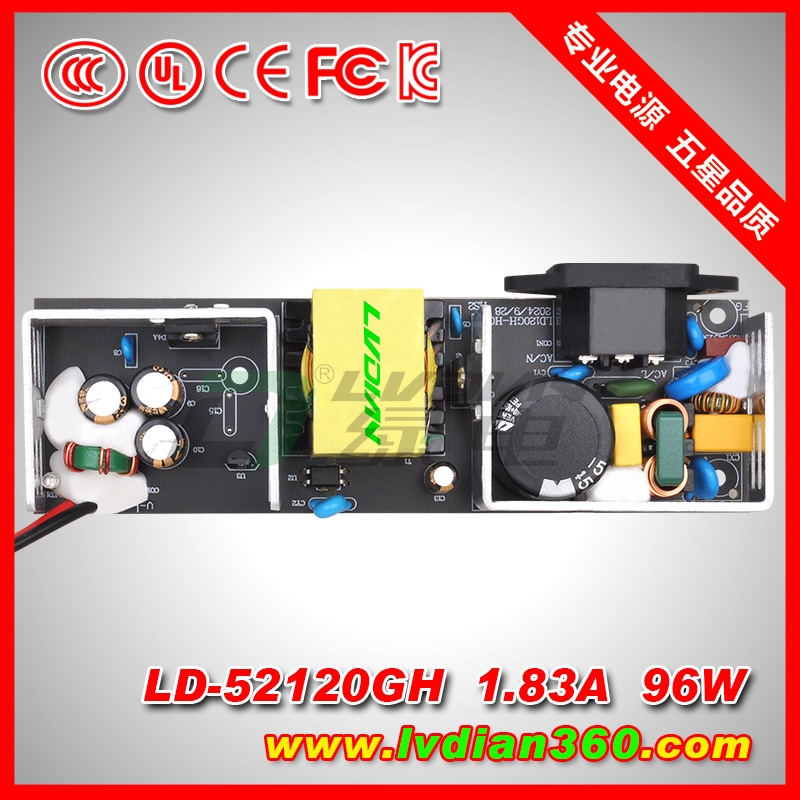

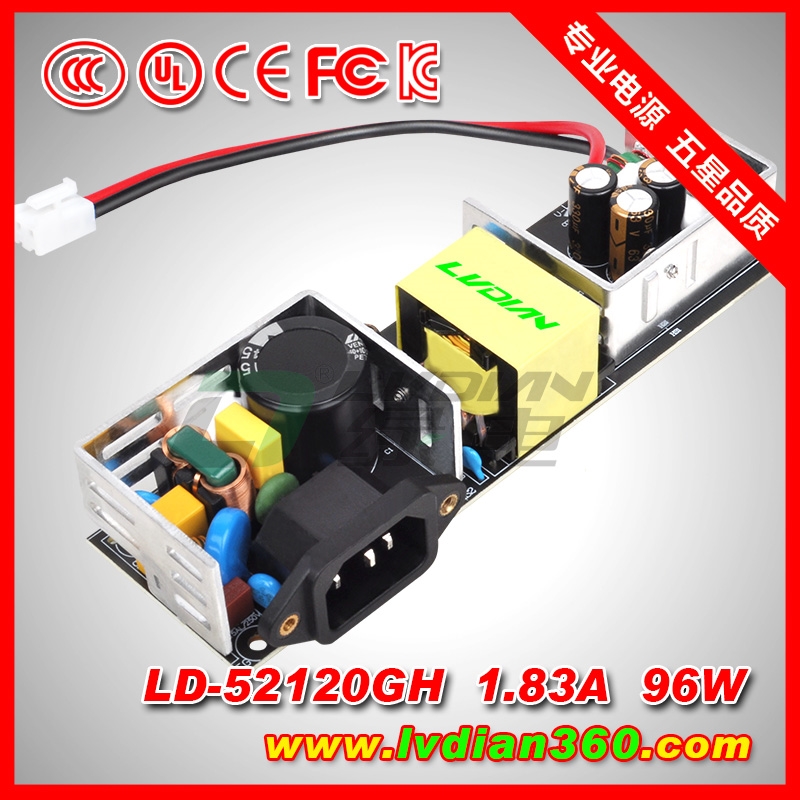

96W 52V GH系列POE交換機電源模塊
-
特性:
國際通用全范圍交流輸入; 可承受300vac浪涌輸入5秒; 工作溫度可高達70℃; 保護種類:短路/過負載/過電流; 自然風冷; 高效率,高壽命和高可靠度; 電源啟動LED指示燈; 100%滿載老化測試; 3年保固;
應用:
POE交換機電源; 大型路由器電源; 工業自動化機械; 工業控制系統; 機械和電氣設備; 電子儀器,設備和裝置; 家用電器;按摩椅電源模塊;
LD-52120GH描 述:
內置POE交換機電源GH系列是一個高可靠,單組輸出的綠色環保電源,該產品是適合輸入電壓110VAC-240VAC應用,整系列輸出電壓為DC15V-DC52V電壓,本電源防雷6KV、防浪涌、過負載、過電壓、過溫度等多重保護,可滿足各種消費類電子設備的需求。
內置POE交換機電源GH系列效率高達92%,符合3C、UL、CE、FCC、KC認證標準。 整系列采用全新優質元器件,能提供有效防護電擊的雙重絕緣保護。
技術參數(規格):
型 號MODEL |
LD-15120GH |
LD-24120GH |
LD-52120GH |
|
輸出 |
直流電壓 |
15V |
24V |
52V |
額定電流(自然冷卻) |
6A |
4A |
1.85A |
|
額定電流(20CFM風扇風冷) |
8A |
5.5A |
2.7A |
|
電流范圍(自然冷卻) |
0-6A |
0-4A |
0-1.85A |
|
電流范圍(20CFM風扇風冷) |
0-8A |
0-2.6A |
||
額定功率(自然冷卻) |
90W |
96W |
96W |
|
額定功率(20CFM風扇風冷) |
120W |
132W |
140.4 |
|
紋波與噪聲(最大) |
200mVp-p |
240mVp-p |
500mVp-p |
|
電壓精度 |
±5% |
|||
線性調整率 |
±0.5% |
|||
負載調整率 |
±1% |
|||
啟動,上升時間 |
1500ms,50ms/230VAC 3000ms,50ms/115VAC (滿載時) |
|||
保持時間(Typ) |
12ms /230VAC 10ms /115VAC(滿載時) |
|||
輸入 |
電壓范圍 |
110-240V AC |
||
頻率范圍 |
47-63Hz |
|||
效率(Typ) |
82% |
86% |
90% |
|
交流電流(Typ) |
2A/115VAC 1A/230VAC |
|||
浪涌電流(最大) |
30A/115VAC 50A/230VAC |
|||
漏電流(最大) |
<3.5mA/240VAC |
|||
保護 |
過負載 |
額定輸出功率的105%-160% |
||
保護模式:打嗝模式、負載異常條件移除后可自動恢復 |
||||
過電壓 |
保護模式:打嗝模式 |
|||
短路保護 |
關閉輸出電壓,異常條件移除后可自動恢復 |
|||
環境 |
工作溫度 |
-20―+70℃ |
||
工作濕度 |
20―90% RH 無冷凝 |
|||
存儲溫度、濕度 |
-40―±85℃, 10―95% RH |
|||
溫度系數 |
±0.03%/℃(0―50℃) |
|||
耐振動 |
10-500Hz,2G 10分鐘/周期,X、Y、Z軸各60分鐘 |
|||
安規和電磁兼容 |
安全規范 |
符合GB4943.1-2022 |
||
耐壓 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
|||
絕緣阻抗 |
I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH |
|||
電磁兼容發射 |
符合GB9254-2021認證 |
|||
電磁兼容抗擾度 |
符合EN6100-4-2,3,4,5,6,8,11,EN55024,A級輕工業標準 |
|||
其它NOTE |
MTBF |
≥207K hrs MIL-HDBK-217F(25℃) |
||
尺寸SIZE |
L154xW52xH31mm |
|||
凈重weight |
202g±15g |
|||
備注 |
1、如未特別說明,所有規格參數均在輸入為230VAC、額定負載、25℃70%RH環境溫度下進行測試。 2、直流電壓測試方法:在50%負載條件下,在插座端子點量測。 3、紋波和噪聲測量方法:使用一條12”雙絞線同時終端要并聯0.1uf和47uf的電容在20MHZ帶寬下進行量測。 4、精度:包含設定誤差、線性調整率和負載調整率。 5、線性調整率測量方法:在額定負載下,從低電壓到高電壓測試。 6、啟動時間是在冷機啟動下測得,頻繁的開關機可能使啟動時間增長。 7、低輸入電壓情況下需減額輸出。 8、電源被視為系統內元件的一部分,需結合終端設備進行電磁兼容相關確認。 |

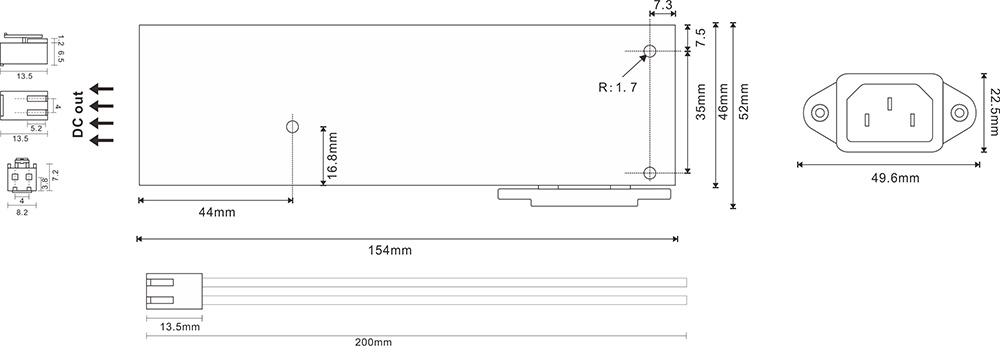

機構尺寸:
