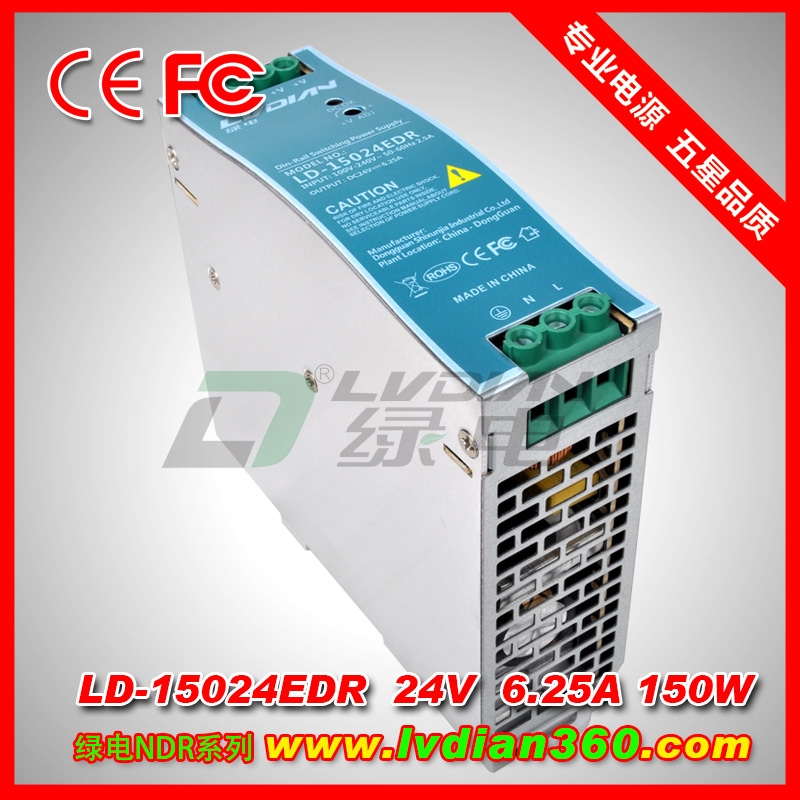

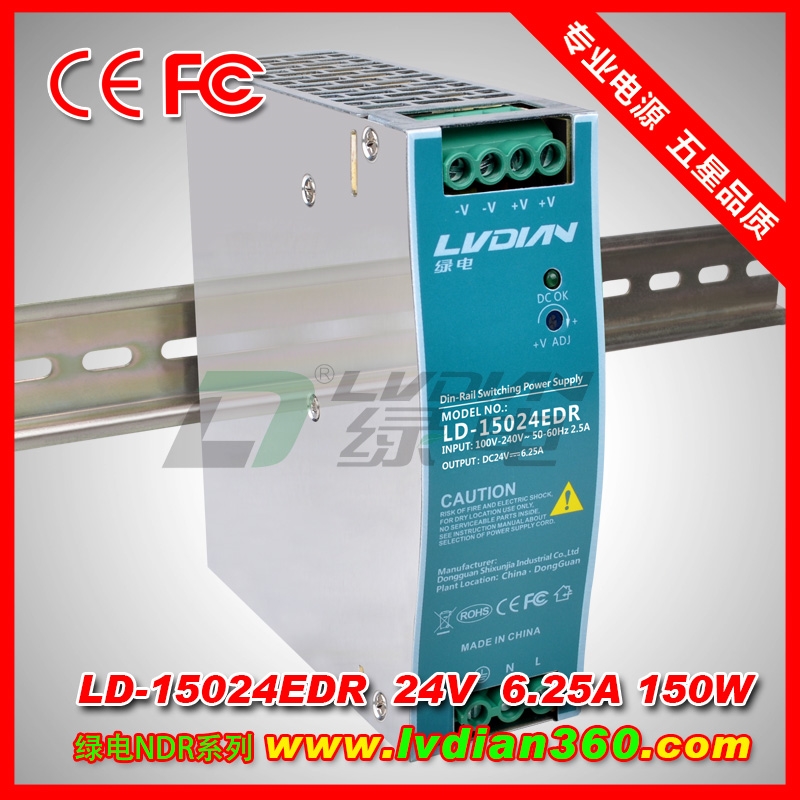

150W 24V 48V EDR導軌電源

使用范圍： 工業控制系統、半導體制造設備、工廠自動化、機電設備、通訊設備、驅動城市、道路照明、工控設備、自動化設備、監控設備等各類電子設備。

特性：

國際通用全范圍交流輸入；

保護種類：短路/過負載/過電壓/過溫度；

自然風冷；

可以裝在TS-35/7.5或15上；

100%滿載老化；

3年保固；

商品介紹

LD-15024EDR描述：

綠電EDR導軌電源供應器是一款經濟薄型符合德國工業標準的150W導軌型電源供應器，適合安裝在TS-35/7.5或TS-35/15 的軌道上,在允許節約空間櫥柜內本體被設計為40毫米寬度,整個系列都采用從100Vac到240Vac全范圍交流輸入，并均符合EN 62368-1:2014+A11:2017標準規范。

EDR導軌系列是用金屬外殼設計，便于提高機臺散熱消耗，工作效率高達89%，在空氣循環條件下整個系列能工作在-20℃到70℃環境溫度中，它具備恒流模式過載保護功能，適合各種各樣的電感性或電容性負載應用，完整的保護功能及符合工業控制設備；

技術參數（規格）：

型號MODEL		LD-15024EDR	LD-15048EDR
輸出	直流電壓	24V	48V
	額定電流	6.25A	3.125A
	電流范圍	0-6.25A	0-3.125A
	額定功率（最大）	150W	150W
	紋波與噪聲（最大）	240mVp-p	500mVp-p
	電壓精度	±5.0%
	線性調整率	±0.5%
	負載調整率	±1%
	啟動，上升時間	1500ms,50ms/230VAC 3000ms,50ms/115VAC (滿載時)
	保持時間（Typ）	10ms /230VAC 10ms /115VAC(滿載時)
輸入	電壓范圍	100~ 240VAC 127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入]
	頻率范圍	50-60Hz
	效率（Typ）	87%	89%
	交流電流（Typ）	3A/115VAC 1.8A/230VAC
	浪涌電流（最大）	30A/115VAC 45A/230VAC
	漏電流（最大）	<0.25mA/240VAC
保護	過負載	額定輸出功率的105%-160%
		保護模式：打嗝模式、負載異常條件移除后可自動恢復
	短路	保護模式:關斷輸出，電源重啟后可恢復正常輸出
	過溫度	保護模式:關斷輸出，電源重啟后可恢復正常輸出
環境	工作溫度	-20―+70℃
	工作濕度	20―90% RH 無冷凝
	存儲溫度、濕度	-40―±85℃， 10―95% RH
	溫度系數	±0.03%/℃(0―50℃)
	耐振動	組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6
安規	安全規范	符合EN 62368-1:2014+A11:2017
	耐壓	過 I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	絕緣阻抗	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH
其它NOTE	尺寸SIZE	L113.5xW40xH125.2 mm
	凈重weight	518g±30g 40PCS/箱 BOX
備注	1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm, 底部距離20mm, 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。 6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。

機構尺寸：
