產品展示

< >

60W 12V 24V 48V HDR導軌電源通用型

使用范圍： 工業控制系統、半導體制造設備、工廠自動化、機電設備、通訊設備、驅動城市、道路照明、工控設備、自動化設備、監控設備等各類電子設備。

特性：

國際通用全范圍交流輸入；

保護種類：短路/過負載/過電壓/過溫度；

自然風冷；

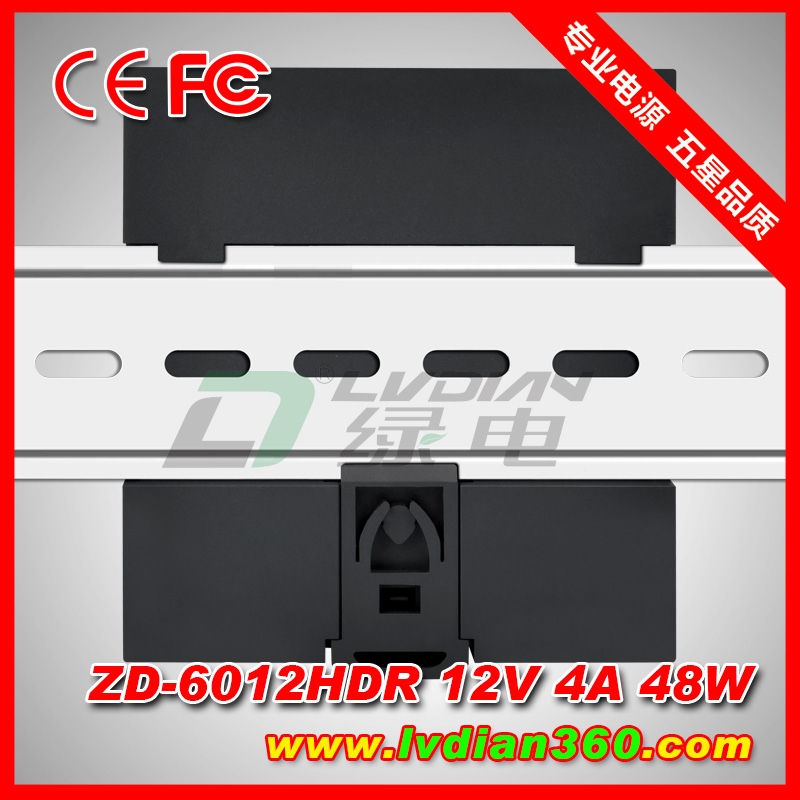

可以裝在TS-35/7.5或15上；

100%滿載老化；

3年保固；

商品介紹

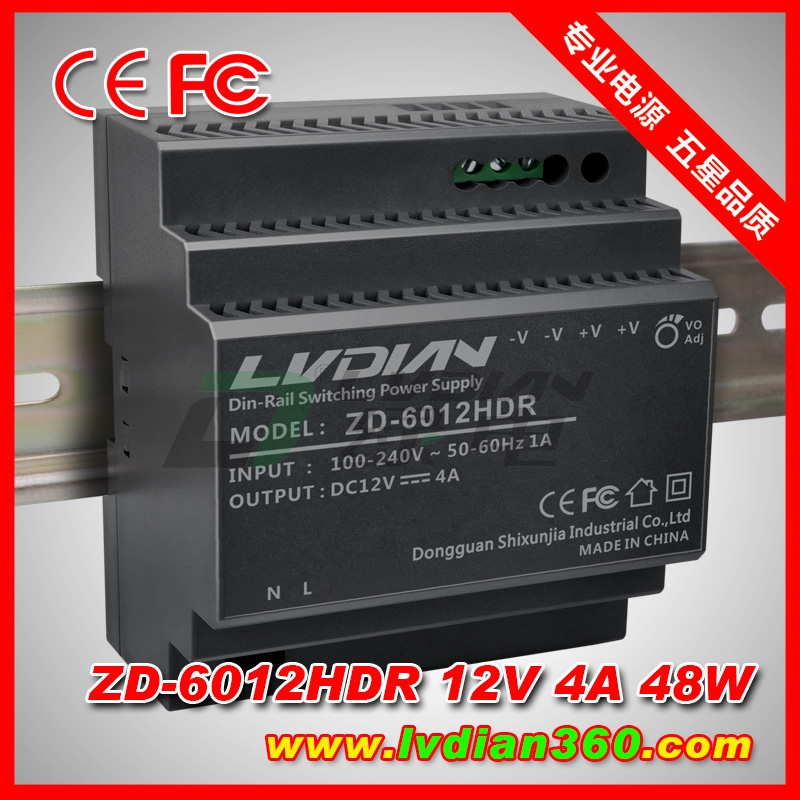

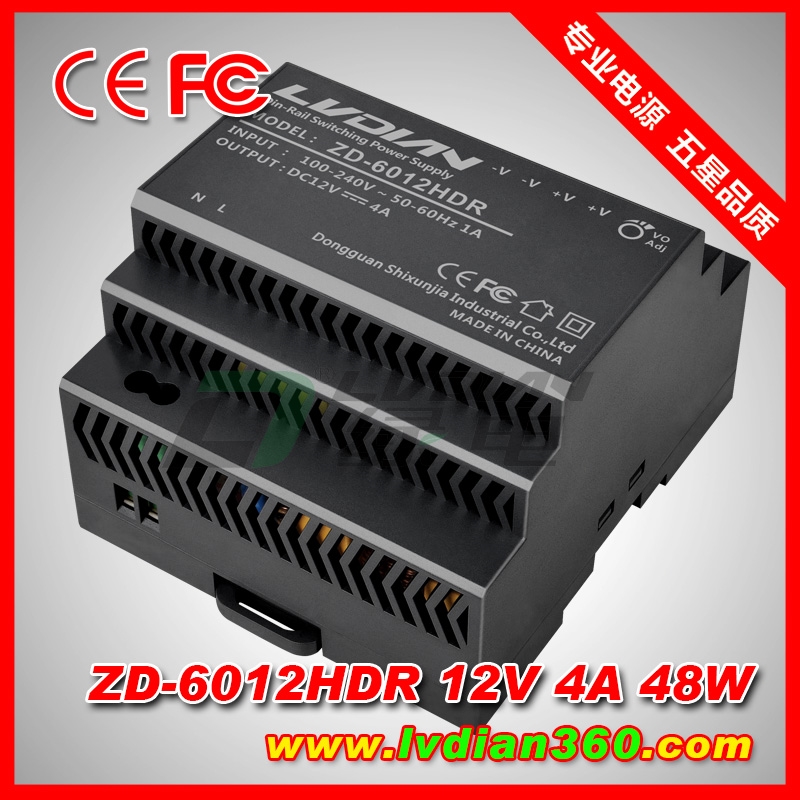

ZD-6012HDR描述：

綠電HDR通用型電源供應器是一款經濟超薄型符合德國工業標準的60W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15 的軌道上，在允許節約空間櫥柜內本體被設計為81.3mm寬度，整個系列都采用從100VAC到240 VAC全范圍交流輸入，并均符合標準關于歐盟指定的諧波電流規范。

HDR導軌通用型系列是用塑膠外殼設計,可以有效地防止用戶電氣危害,工作效率高達90%，在空氣循環條件下整個系列能工作在-30℃到70℃環境溫度中,它具備完整的保護功能且符合家庭自動化，工業控制設備，成為一個極具競爭力的家庭和工業應用的電源解決方案。

技術參數（規格）：

型號MODEL		ZD-6012HDR	ZD-6024HDR	ZD-6048HDR
輸出	直流電壓	12V	24V	48V
	額定電流	4A	2.5A	1.25A
	電流范圍	0-4A	0-2.5A	0-1.25A
	額定功率（最大）	48W	60W	60W
	紋波與噪聲（最大）	200mVp-p	300mVp-p	500mVp-p
	電壓精度	±5%
	線性調整率	±0.5%
	負載調整率	±1%
	啟動，上升時間	2000ms,50ms/230VAC 4000ms,50ms/115VAC (滿載時)
	保持時間（Typ.）	16ms /230VAC 10ms /115VAC(滿載時)
輸入	電壓范圍	100~ 240VAC
	頻率范圍	50-60Hz
	效率（Typ.）	84%	88%	90%
	交流電流（Typ.）	1A/115VAC 0.5A/230VAC
	浪涌電流（Typ.）	冷啟動25A/115VAC 50A/230VAC
保護	過負載	額定輸出功率的105%-130%
		保護模式：打嗝模式、負載異常條件移除后可自動恢復
	過電壓	18 ~ 20V	32 ~ 35V	57~ 65V
		保護模式:關斷輸出，電源重啟后可恢復正常輸出
	過溫度	保護模式:關斷輸出，電源重啟后可恢復正常輸出
環境	工作溫度	-30―+70℃
	工作濕度	20―90% RH 無冷凝
	存儲溫度、濕度	-40―±85℃， 10―95% RH
	溫度系數	±0.03%/℃(0―50℃)
	耐振動	組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6
安規和電磁兼容	安全規范	符合EN 62368-1:2014+A11:2017
	耐壓	I/P-O/P:3KVAC
	絕緣阻抗	I/P-O/P : 100M Ohms / 500VDC / 25℃/ 70% RH
	電磁兼容	EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019 FCC Part15,Subpart B ANSI C63.4:2014
其它NOTE	尺寸SIZE	L90xW81.3xH58.4 mm
	凈重weight	234g±30g 80PCS/箱 BOX

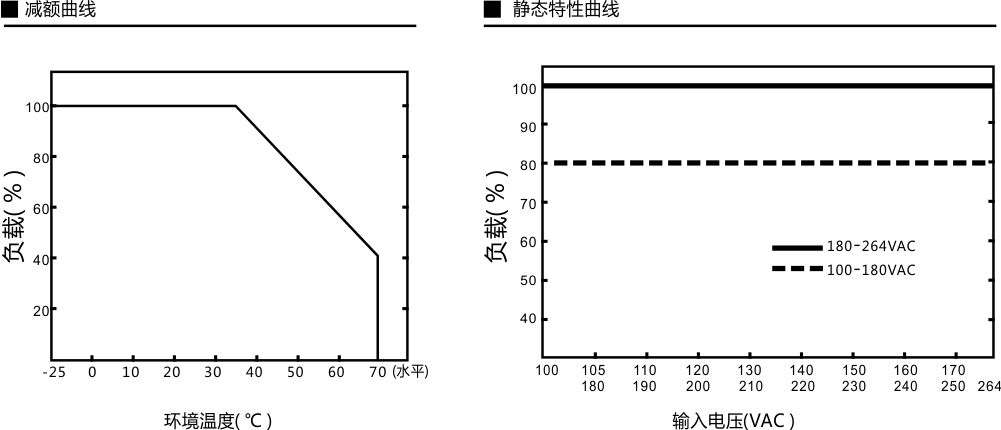

備注	1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm, 底部距離20mm, 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。 6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。

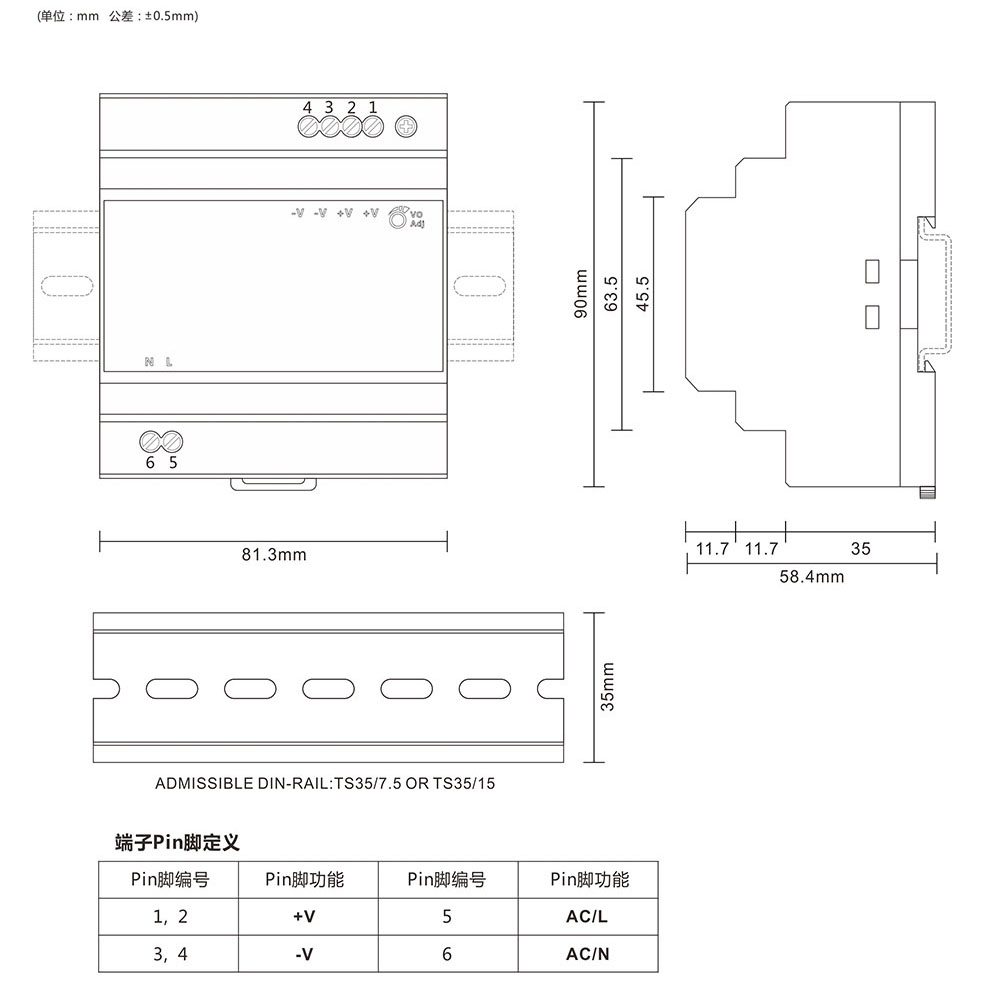

機構尺寸：
