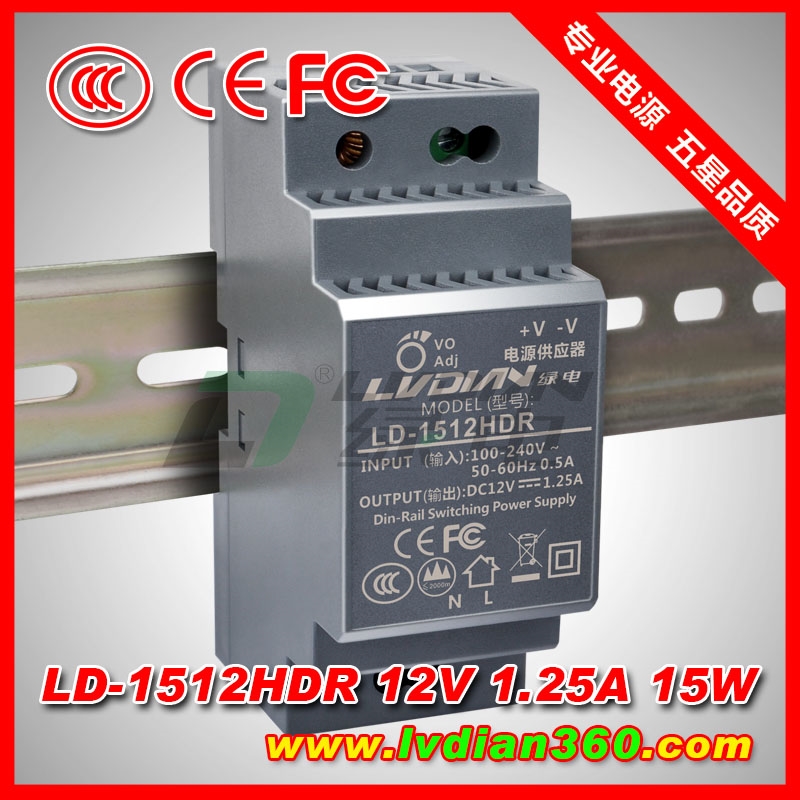

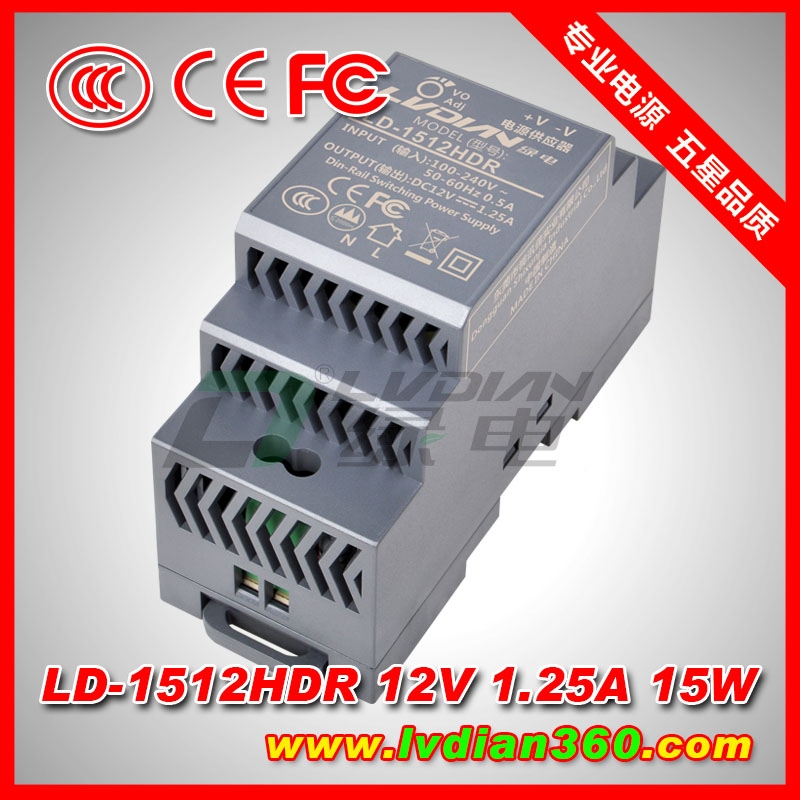

15W 5V 12V 24V 48V HDR導軌電源
LD-1512HDR描述：

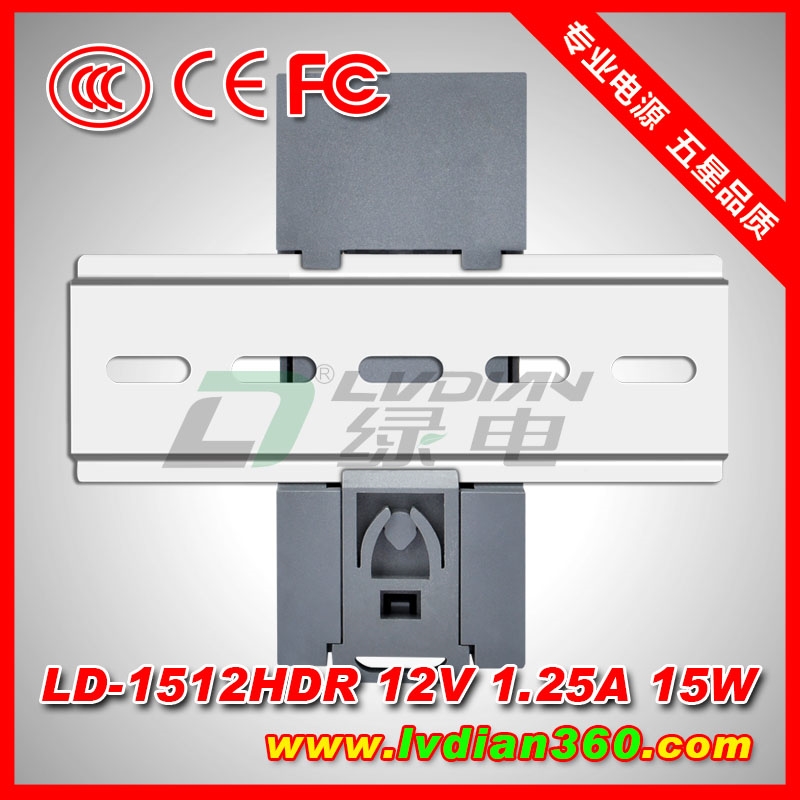

綠電HDR導軌電源供應器是一款經濟超薄型符合德國工業標準的15W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15 的軌道上，在允許節約空間櫥柜內本體被設計為35mm寬度，整個系列都采用從100VAC到240 VAC全范圍交流輸入，并均符合標準關于歐盟指定的諧波電流規范。
HDR導軌系列是用塑膠外殼設計,可以有效地防止用戶電氣危害,工作效率高達87%，在空氣循環條件下整個系列能工作在-30℃到70℃環境溫度中,它具備完整的保護功能且符合家庭自動化，工業控制設備，成為一個極具競爭力的家庭和工業應用的電源解決方案。已獲得CCC、CE、FCC認證。
技術參數（規格）：
|
型 號MODEL |
LD-1505HDR |
LD-1512HDR |
LD-1524HDR |
LD-1548HDR |
|
|
輸出 |
直流電壓 |
5V |
12V |
24V |
48V |
|
額定電流 |
2A |
1.25A |
0.625A |
0.313A |
|
|
電流范圍 |
0-2A |
0-1.25A |
0-0.625A |
0-0.313A |
|
|
額定功率（最大） |
10W |
15W |
15W |
15W |
|
|
紋波與噪聲（最大） |
100mVp-p |
200mVp-p |
300mVp-p |
500mVp-p |
|
|
電壓精度 |
±5.0% |
||||
|
線性調整率 |
±0.5% |
||||
|
負載調整率 |
±1% |
||||
|
啟動，上升時間 |
2000ms,50ms/230VAC 4000ms,50ms/115VAC (滿載時) |
||||
|
保持時間（Typ.） |
16ms /230VAC 10ms /115VAC(滿載時) |
||||
|
輸入 |
電壓范圍 |
100~ 240VAC |
|||
|
頻率范圍 |
50-60Hz |
||||
|
效率（Typ.） |
78% |
84% |
87% |
89% |
|
|
交流電流（Typ.） |
0.5A/115VAC 0.25A/230VAC |
||||
|
浪涌電流（Typ.） |
冷啟動25A/115VAC 45A/230VAC |
||||
|
保護 |
過負載 |
額定輸出功率的105%-160% |
|||
|
保護模式：打嗝模式、負載異常條件移除后可自動恢復 |
|||||
|
過電壓 |
6 ~ 8V |
15 ~ 18V |
30 ~ 33V |
56~ 65V |
|
|
保護模式:關斷輸出，電源重啟后可恢復正常輸出 |
|||||
|
過溫度 |
保護模式:關斷輸出，電源重啟后可恢復正常輸出 |
||||
|
環境 |
工作溫度 |
-30―+70℃ |
|||
|
工作濕度 |
20―90% RH 無冷凝 |
||||
|
存儲溫度、濕度 |
-40―±85℃， 10―95% RH |
||||
|
溫度系數 |
±0.03%/℃(0―50℃) |
||||
|
耐振動 |
組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 |
||||
|
安規和電磁兼容 |
安全規范 |
通過CCC、CE、FCC認證 符合EN 62368-1:2014+A11:2017 |
|||
|
耐壓 |
I/P-O/P:3KVAC |
||||
|
絕緣阻抗 |
I/P-O/P : 100M Ohms / 500VDC / 25℃/ 70% RH |
||||
|
電磁兼容 |
EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019 FCC Part15,Subpart B ANSI C63.4:2014 GB/T9254.1-2021 GB17625.1-2022 |
||||
|
其它NOTE |
尺寸SIZE |
L90xW37xH58.4 mm |
|||
|
凈重weight |
80g±15g 160PCS/箱 BOX |
||||
|
備注 |

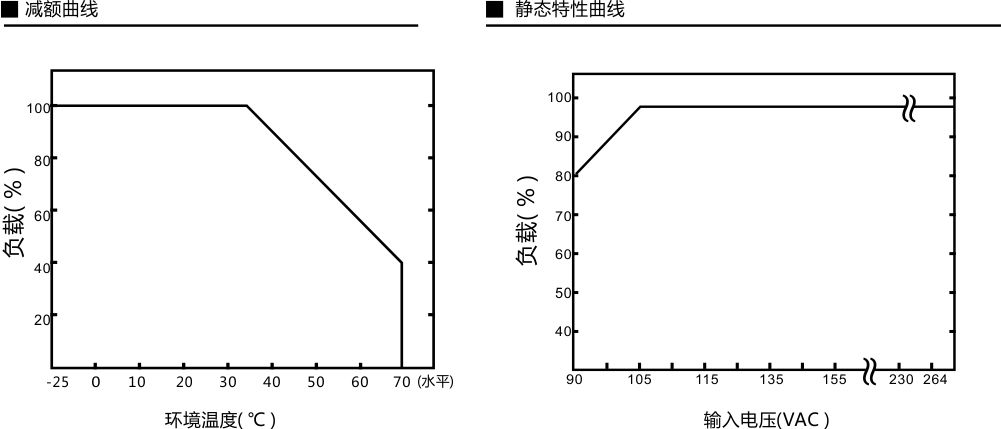

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm, 底部距離20mm, 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。 6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。 |
||||

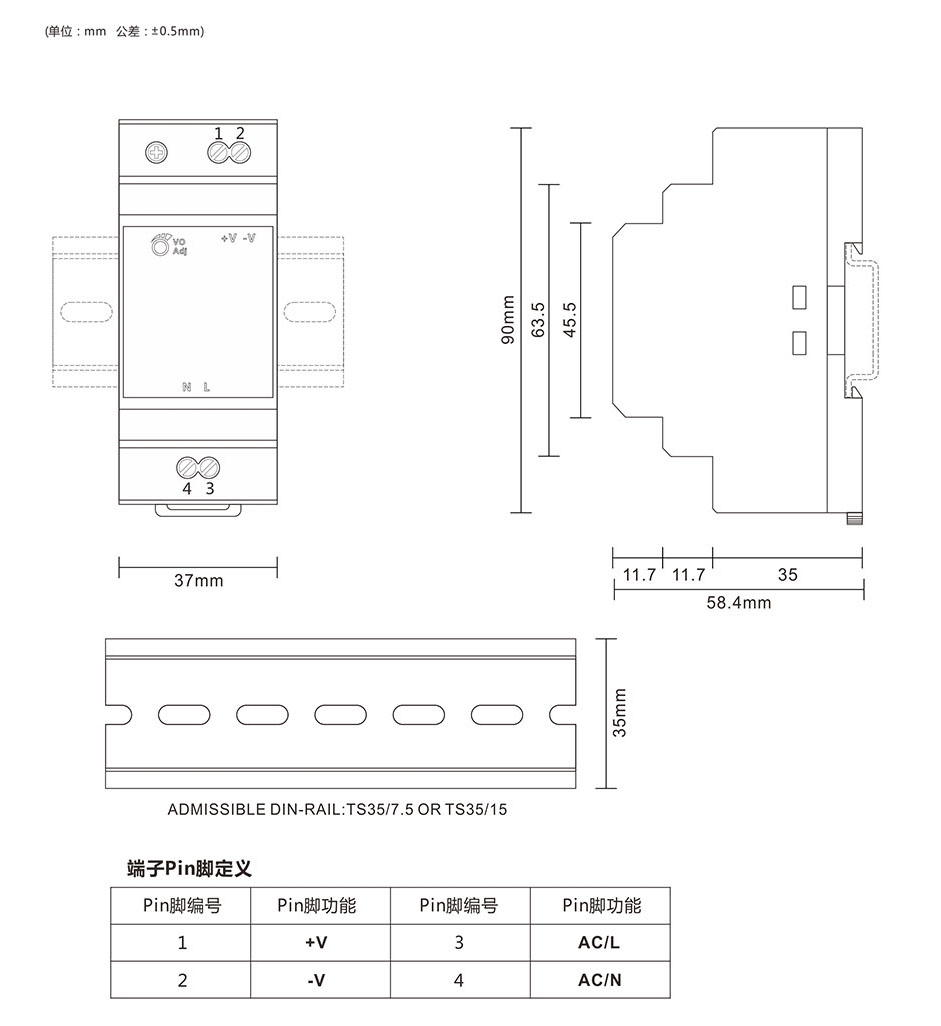

機構尺寸：
