150W 12V 24V 48V NDR導軌電源
LD-15024NDR描述：
綠電NDR導軌電源供應器是一款經濟薄型符合德國工業標準的150W導軌型電源供應器，適合安裝在TS-35/7.5或TS-35/15 的軌道上,在允許節約空間櫥柜內本體被設計為40毫米寬度,整個系列都采用從100Vac到240Vac全范圍 交流輸入，并均符合EN 62368-1:2014+A11:2017標準規范。
NDR導軌系列是用金屬外殼設計，便于提高機臺散熱消耗，工作效率高達89%，在空氣循環條件下整個系列 能工作在-20℃到70℃環境溫度中，它具備恒流模式過載保護功能，適合各種各樣的電感性或電容性負載應用，完整的保護功能及符合工業控制設備；已獲得CE、FCC認證。
技術參數（規格）：
|
型 號MODEL |
LD-15012NDR |
LD-15024NDR |
LD-15048NDR |
||
|
輸出 |
直流電壓 |
12V |
24V |
48V |
|
|
額定電流 |
10A |
6.25A |
3.125A |
||
|
電流范圍 |
0-10A |
0-6.25A |
0-3.125A |
||
|
額定功率（最大） |
120W |
150W |
150W |
||
|
紋波與噪聲（最大） |
150mVp-p |
240mVp-p |
500mVp-p |
||
|
電壓精度 |
±5.0% |
||||
|
線性調整率 |
±0.5% |
||||
|
負載調整率 |
±2.5% |
||||
|
啟動，上升時間 |
1500ms,50ms/230VAC 3000ms,50ms/115VAC (滿載時) |
||||
|
保持時間（Typ） |
16ms /230VAC 16ms /115VAC(滿載時) |
||||
|
輸入 |
電壓范圍 |
100~ 240VAC 127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入] |
|||
|
頻率范圍 |
50-60Hz |
||||
|
效率（Typ） |
84% |
87% |
89% |
||
|
交流電流（Typ） |
2.5A/115VAC 1.25A/230VAC |
||||
|
浪涌電流（最大） |
30A/115VAC 45A/230VAC |
||||
|
漏電流（最大） |
<0.25mA/240VAC |
||||
|
保護 |
過負載 |
額定輸出功率的105%-160% |
|||
|
保護模式：打嗝模式、負載異常條件移除后可自動恢復 |
|||||
|
短路 |
保護模式:關斷輸出，電源重啟后可恢復正常輸出 |
||||
|
過溫度 |
保護模式:關斷輸出，電源重啟后可恢復正常輸出 |
||||
|
環境 |
工作溫度 |
-20―+70℃ |
|||
|
工作濕度 |
20―90% RH 無冷凝 |
||||
|
存儲溫度、濕度 |
-40―±85℃， 10―95% RH |
||||
|
溫度系數 |
±0.03%/℃(0―50℃) |
||||
|
耐振動 |
組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 |
||||
|
安規和電磁兼容 |
安全規范 |
通過CE、FCC認證 符合EN 62368-1:2014+A11:2017 |
|||
|
耐壓 |
過 I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
||||
|
絕緣阻抗 |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
||||
|
電磁兼容 |
EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019 FCC Part15,Subpart B ANSI C63.4:2014 |
||||
|
其它NOTE |
尺寸SIZE |
L113.5xW40xH125.2 mm |
|||
|
凈重weight |
518g±30g 40PCS/箱 BOX |
||||
|
備注 |

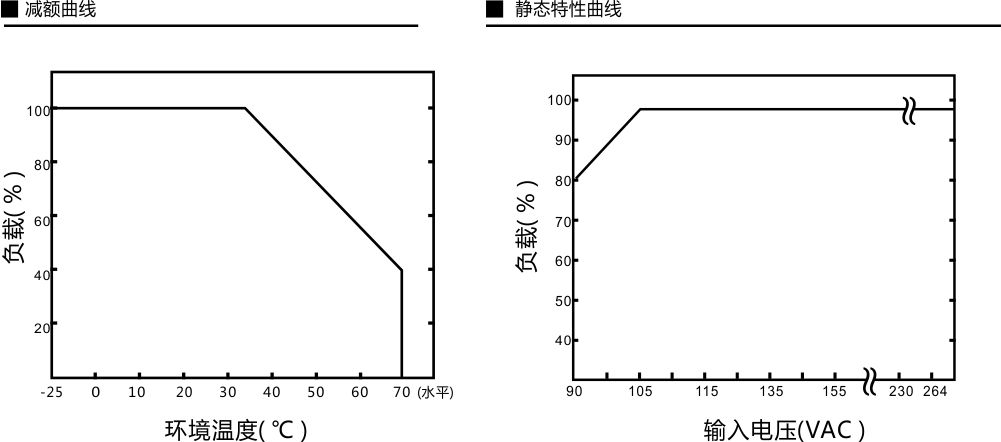

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm, 底部距離20mm, 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。 6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。 |
||||

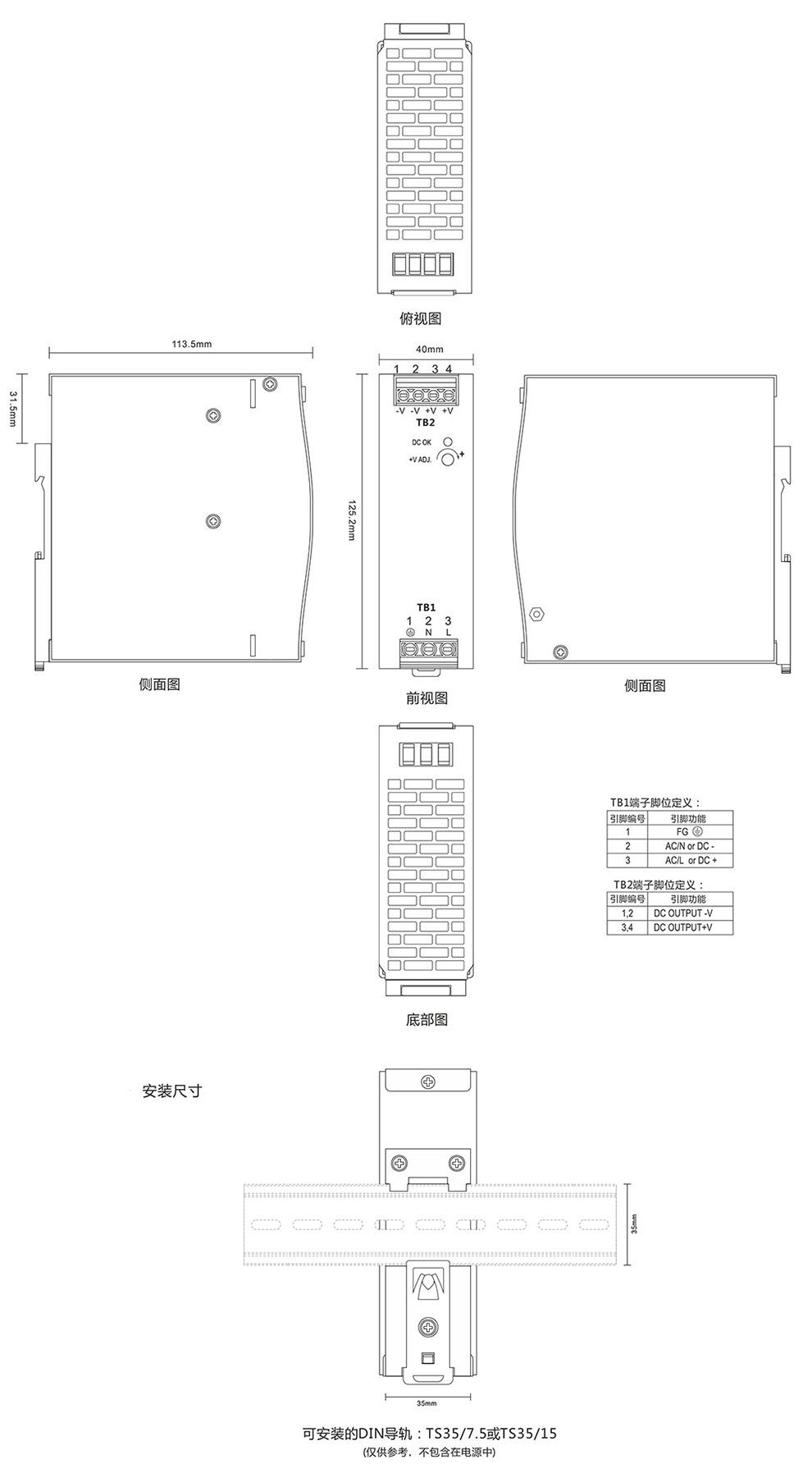

機構尺寸：
