12V 24V 52V 240W 160W GST系列電源適配器

特性：
國際通用全范圍交流輸入；防雷6KV；可承受300vac浪涌輸入5秒；工作溫度可高達70℃；保護種類：短路/過負載/過電壓/過溫度；高效率，高壽命和高可靠度；電源啟動LED指示燈； 100%滿載老化測試； 3年保固；

應用：
POE交換機電源 DVR、NVR、CVR；大型路由器電源；工業設備；辦公設備；通訊電源；消費類電子設備；家用電器；

商品介紹

LD-24012GST-R7B描述：

外置POE交換機GST系列是一個高可靠，單組輸出的綠色環保電源，該產品是適合輸入電壓110VAC-264VAC應用，整系列輸出電壓為12VDC -52VDC，本電源防雷6KV、防浪涌、過負載、過電壓、過溫度等多重保護，可滿足各種消費類電子設備的需求。
GST系列效率高達92%，符合TUV CE認證.3C標準；整系列采用全新優質元器件，能提供有效防護電擊的雙重絕緣保護。電源符合國家3C強制認證。

技術參數（規格）：

型號MODEL		LD-24012GST-R7B	LD-24024GST-P1M	LD-24052GST-P1M
輸出	直流電壓	12V	24V	52V
	額定電流（輸入200-240V）	15A	9.17A	4.62A
	額定電流（輸入110-120V）			4.23A
	電流范圍	0-15A	0-9.17A	0-4.62A
	最大功率（輸入200-240V）	180W	220.08W	240.24W
	最大功率（輸入110-120V）			219.96W
	紋波與噪聲（最大）	150mVp-p
	電壓精度	±1.0%
	線性調整率	±0.3%
	負載調整率	±0.5%
	啟動，上升時間	800ms,50ms/230VAC 2500ms,50ms/115VAC (滿載時)
	保持時間（Typ）	16ms /230VAC 16ms /115VAC(滿載時)
輸入	電壓范圍	110-264VAC
	頻率范圍	50-60Hz
	功率因素（Typ）	PF>0.95/230VAC PF>0.981/115VAC(滿載時)
	效率（Typ）	86%	88%	90%
	交流電流（Typ）	110-120V～ 50-60Hz 4A 200-240V～ 50-60Hz 2.5A
	浪涌電流（最大）	20A/115VAC 40A/230VAC
	漏電流（最大）	<2.5mA/240VAC
保護	過負載	額定輸出功率的105%-150%
		保護模式：打嗝模式、負載異常條件移除后可自動恢復
	過電壓	13.8-16.2V	30-35V	56-62.4V
		保護模式：關斷輸出電壓，重啟恢復
	過溫度	關閉輸出電壓，溫度恢復正常后自動恢復
環境	工作溫度	-20―+70℃
	工作濕度	20―90% RH 無冷凝
	存儲溫度、濕度	-40―±85℃， 10―95% RH
	溫度系數	±0.03%/℃(0―50℃)
	耐振動	10-500Hz，2G 10分鐘/周期，X、Y、Z軸各60分鐘
安規和電磁兼容	安全規范	符合 GB4943.1-2011
	耐壓	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	絕緣阻抗	I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH
	電磁兼容發射	符合GB9254-2008認證
	電磁兼容抗擾度	符合EN6100-4-2,3,4,5,6,8,11,EN55024,A級輕工業標準
其它NOTE	MTBF	≥207K hrs MIL-HDBK-217F(25℃)
	尺寸SIZE	L190xW87xH43mm
	凈重weight	700g±15g/PCS
備注	1、如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃70%RH環境溫度下進行測試。 2、直流電壓測試方法：在50%負載條件下，在插座端子點量測。 3、紋波和噪聲測量方法：使用一條12”雙絞線同時終端要并聯0.1uf和47uf的電容在20MHZ帶寬下進行量測。 4、精度：包含設定誤差、線性調整率和負載調整率。 5、線性調整率測量方法：在額定負載下，從低電壓到高電壓測試。 6、啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。 7、低輸入電壓情況下需減額輸出。 8、電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。

型號MODEL		LD-16012GST-P1M	LD-16024GST-P1M	LD-16052GST-P1M
輸出	直流電壓	12V	24V	52V
	額定電流（輸入110-120V）	9.5A	6A	2.89A
	額定電流（輸入200-240V）	10A	6.25A	3.077A
	電流范圍	0-10A	0-6.25A	0-3.077A
	最大功率（輸入110-120V）	114W	144W	150.28W
	最大功率（輸入200-240V）	120W	150W	160W
	紋波與噪聲（最大）	200mVp-p	250mVp-p	550mVp-p
	電壓精度	±5.0%
	線性調整率	±0.5%
	負載調整率	±1%
	啟動，上升時間	800ms,50ms/230VAC 2500ms,50ms/115VAC (滿載時)
	保持時間（Typ）	16ms /230VAC 16ms /115VAC(滿載時)
輸入	電壓范圍	110-240VAC
	頻率范圍	50-60Hz
	功率因素（Typ）	PF>0.92/230VAC PF>0.95/115VAC(滿載時)
	效率（Typ）	86%	88%	90%
	交流電流（Typ）	110-120V～ 50-60Hz 4A 200-240V～ 50-60Hz 2A
	浪涌電流（最大）	20A/115VAC 40A/230VAC
	漏電流（最大）	<0.25mA/250VAC
保護	過負載.短路.過壓	額定輸出功率的105%-160%
		保護模式：打嗝模式、負載異常條件移除后可自動恢復
		保護模式：關斷輸出電壓，重啟恢復
	過溫度	關閉輸出電壓，溫度恢復正常后自動恢復
環境	工作溫度	-20―+70℃
	工作濕度	20―90% RH 無冷凝
	存儲溫度、濕度	-40―±85℃， 10―95% RH
	溫度系數	±0.03%/℃(0―50℃)
	耐振動	10-500Hz，2G 10分鐘/周期，X、Y、Z軸各60分鐘
安規和電磁兼容	安全規范	符合 GB4943.1-2022
	耐壓	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
	絕緣阻抗	I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH
	電磁兼容發射	符合GB9254-2008認證
	電磁兼容抗擾度	符合EN6100-4-2,3,4,5,6,8,11,EN55024,A級輕工業標準
其它NOTE	MTBF	≥207K hrs MIL-HDBK-217F(25℃)
	尺寸SIZE	L190xW87xH43mm
	凈重weight	630g±15g/PCS
備注	1、如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃70%RH環境溫度下進行測試。 2、直流電壓測試方法：在50%負載條件下，在插座端子點量測。 3、紋波和噪聲測量方法：使用一條12”雙絞線同時終端要并聯0.1uf和47uf的電容在20MHZ帶寬下進行量測。 4、精度：包含設定誤差、線性調整率和負載調整率。 5、線性調整率測量方法：在額定負載下，從低電壓到高電壓測試。 6、啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。 7、低輸入電壓情況下需減額輸出。 8、電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。

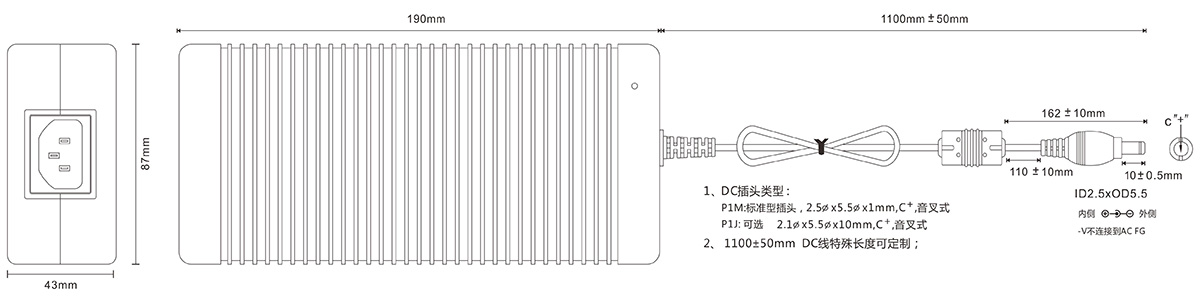

機構尺寸:

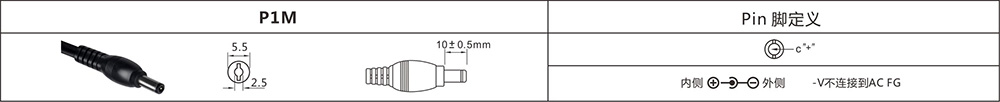

標準型插頭：P1M

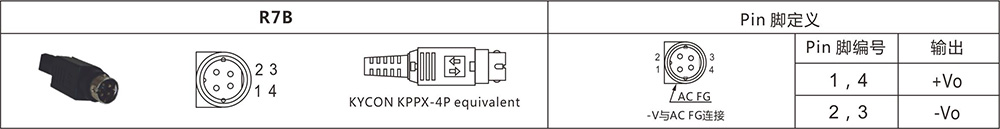

標準型插頭：R7B
